La settimana scorsa abbiamo dedicato un intero articolo a un laser a fibra. Ecco la macchina della postazione successiva, ed è un trapano a colonna come se ne trovano in qualunque officina di qualunque zona industriale. I fori che pratica in un pannello del corpo decidono se quel pannello va sulla turbina pulito, oppure se qualcuno passa venti minuti con una lima tonda a capire perché non ci va.

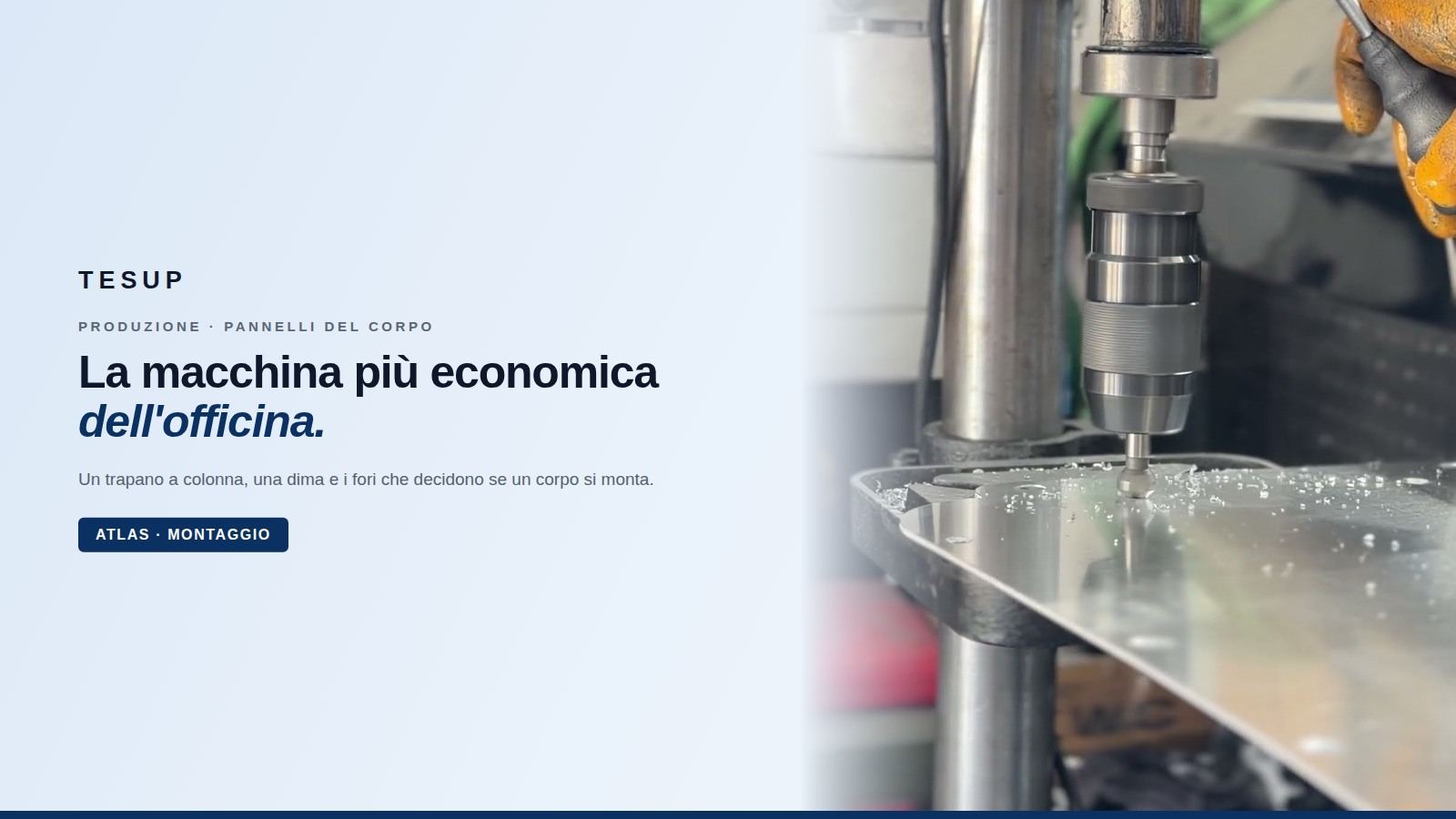

Fori di fissaggio in un pannello del corpo in alluminio. I trucioli chiari escono dalle scanalature; il bordo intagliato a sinistra è un taglio laser di una fase precedente della stessa lavorazione.
La tolleranza non sta nella macchina
Un trapano a colonna non ha idea di dove si trovi. Gira, scende, risale. Niente in esso distingue il punto giusto da quaranta millimetri più in là. A decidere dove cade un foro è la dima: una sagoma che appoggia sul pezzo e mette la punta nello stesso posto sul primo pannello e sul cinquecentesimo. La tolleranza esce dall'occhio dell'operatore ed entra in un pezzo di acciaio che alle quattro del pomeriggio non è stanco.
Quindi quando qualcuno chiede se questo è CNC, la risposta è no, e non è la confessione che sembra. Un CNC posizionerebbe il foro da un programma e da uno zero pezzo. Una dima lo posiziona dal pezzo stesso, e per un pannello già tagliato e formato non è il metodo inferiore. È il metodo che si riferisce a quello che si ha davvero in mano e non a quello che diceva il disegno.
Un trapano non sa dove si trova. La dima sì.
Quello che una dima non risolve
Ora la parte che tiene onesto tutto questo, perché una dima non è una parola magica. È un pezzo soggetto a usura. Le boccole si allargano nel tempo, e un foro che parte perfettamente in posizione si sposta man mano che la guida attraverso cui si fora si allarga. Vuol dire che la dima va controllata a calendario, e vuol dire che quando un controllo trova uno scostamento ogni pannello forato dall'ultimo controllo è una domanda e non una risposta. Quella conversazione non piace a nessuno. Costa comunque meno dell'alternativa, cioè scoprirlo in montaggio.
L'avanzamento manuale ha il suo limite. L'alluminio è tenero e strappa in uscita — spingete troppo mentre la punta esce da una lamiera sottile e questa morde, si arrampica e o lacera il foro o si porta via il pannello. È tutta qui la ragione per cui il pezzo viene bloccato e nessuno fora una lamiera libera. È la parte di questo lavoro che vive nelle mani di un operatore e in nessuna attrezzatura. Una dima si compra. La sensibilità sull'ultimo mezzo millimetro no.
E il tetto onesto: questo non scala come il laser. Un piano laser esegue un intero nesting mentre qualcuno fa altro. Un trapano a colonna va alla velocità di una persona e di un pannello. Ai nostri volumi lo scambio va bene, e sostenere il contrario sarebbe esattamente il tipo di affermazione che questi articoli cercano di non fare. Se ne costruissimo diecimila al mese questa fotografia sarebbe diversa, e ve lo diremmo.
Otto secondi, ed è tutto lì
Il video qui sotto dura otto secondi, e dura otto secondi perché tanto dura l'operazione. La produzione somiglia a questo molto più che a una visita in fabbrica: un gesto breve, senza fascino, del tutto ripetibile, fatto bene, diverse centinaia di volte. La domanda interessante non è mai se la macchina è impressionante. È se il centesimo pezzo esce come il primo. Di questo è fatta la turbina che ricevete.
Otto secondi al trapano a colonna. Guardalo su YouTube se il player non si carica.
La fotografia e il video sono nostri, girati questa settimana sul nostro banco, non preparati e non montati. Il fermo immagine è un fotogramma di quegli stessi otto secondi. Qui non è stato messo in ordine nulla per la telecamera, ed è per questo che ci sono trucioli sul pannello e un guanto nell'angolo dell'inquadratura.
