Atlas S67. 一度だけの製造。25年分のパワー。
ATLAS をご紹介します — 世界で最も売れている垂直軸風力タービン、手回しでも発電可能。北極研究センター、カリフォルニアの住宅、Maersk および MSC 艦隊船で信頼されています。

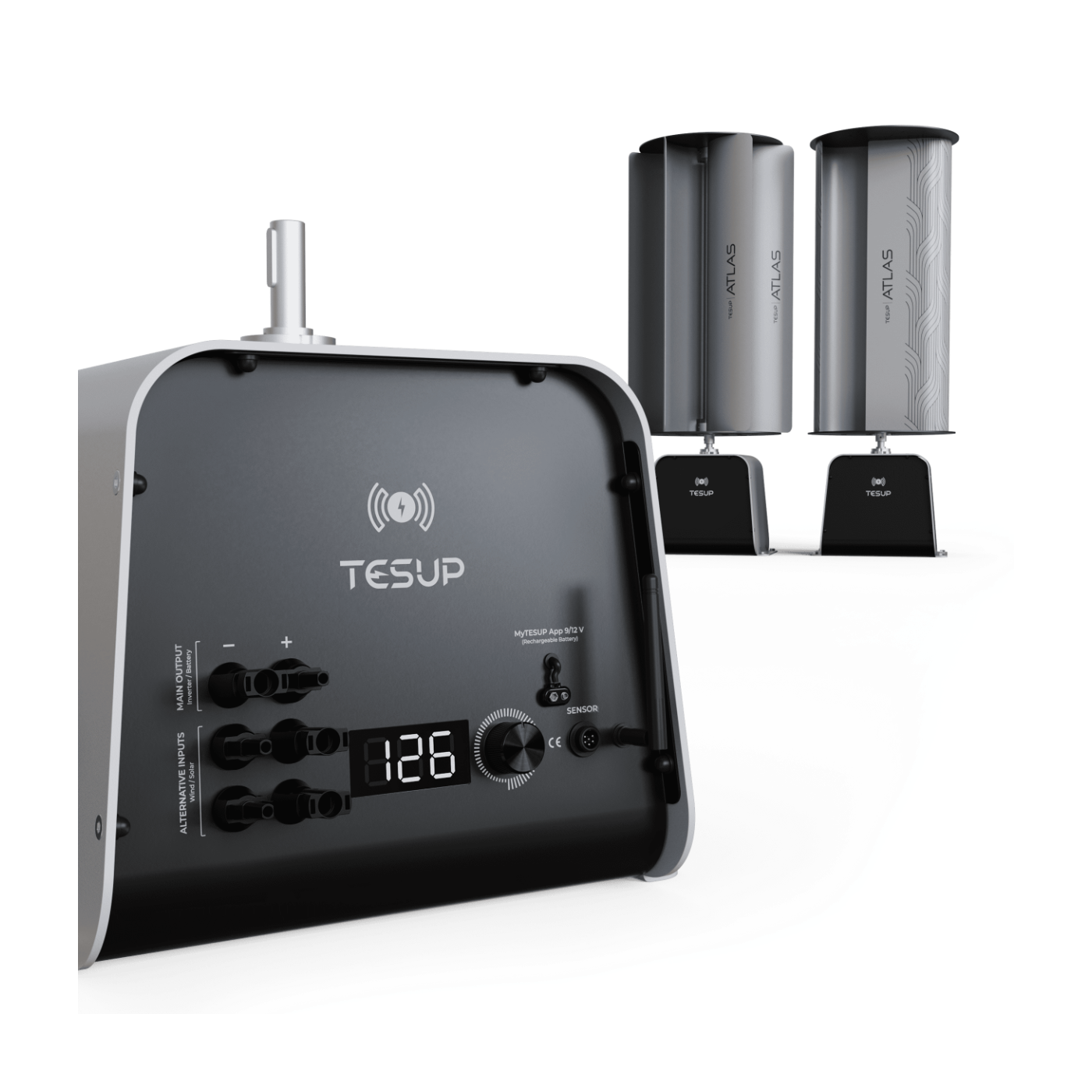

この購入には、IoT 充電コントローラー内蔵のジェネレーターが含まれています。ブレードセットは別売り。
出力と性能
- 4.5 kW システムピーク出力
- 楽々 1 kW わずか 13 m/s で
- 2 m/s で始動
- 3 つの交換可能なブレードセット: Low (2 kW), Moderate (3.8 kW), High (4.5 kW)
- 日間生産: 0.5–10 kWh
- 年間: 180–3,500 kWh
- 騒音: 35–40 dB

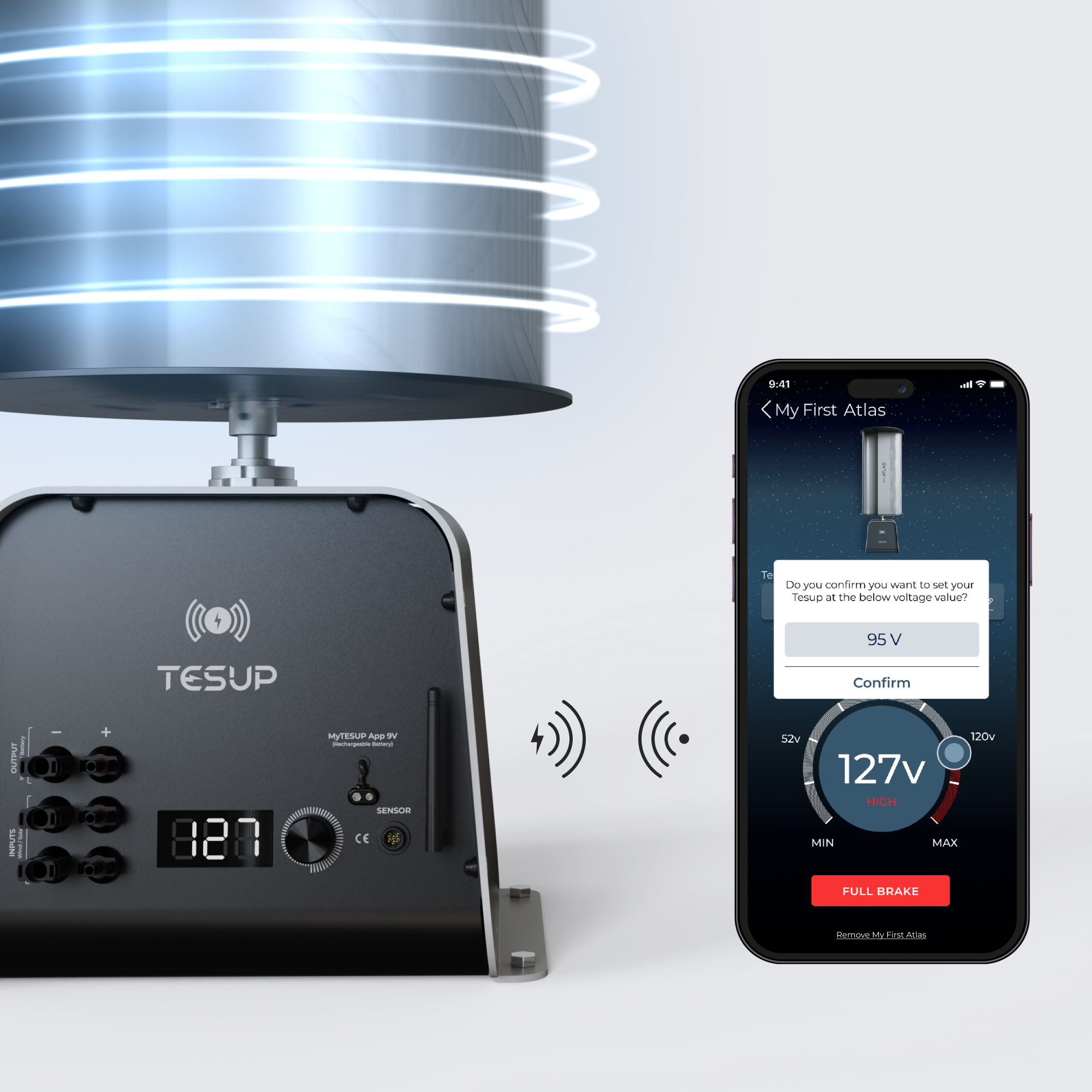

- IoT コントローラー — 0–400 V

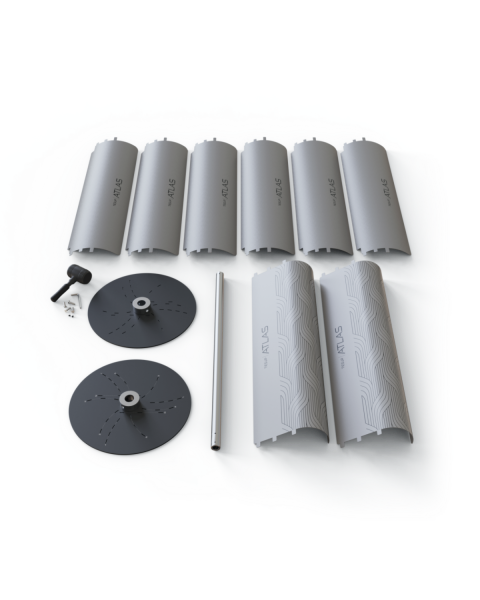

3 つのブレードセット

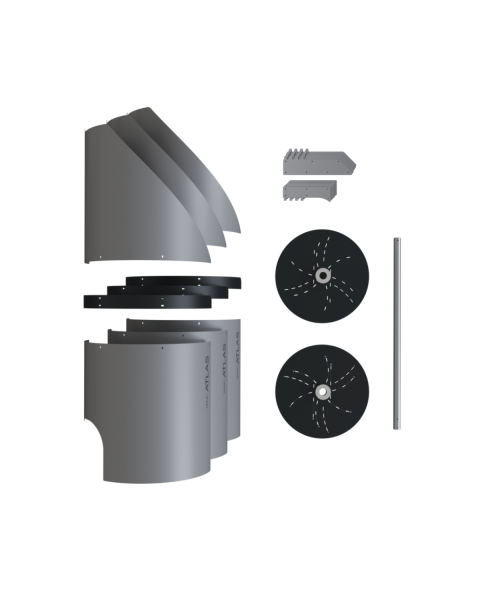

- Low-Wind (2–20 m/s, 2 kW): 2 m/s からの高速自己起動
- Moderate-Wind (4–25 m/s, 3.8 kW): 強化エアフォイル、10–25 m/s で例外的なエネルギー生産
- High-Wind (5–35 m/s, 4.5 kW): 6 ブレード構成。35 m/s で無傷で生産を継続します。
在庫あり
受注生産 — お客様のためだけに製造
エクスペリエンスを向上させるアドオン
Atlas の内部
- 12 極 36 スロット 3 相分布固定子巻線
- スロットあたり 90 本 — 2 並列ストランド × 45 ターン 0.70 mm クラス 200°C
- 4 kg の純銅
- 24 個の磁石 NdFeB N42
- シリコン鋼積層固定子コア — 240 × 0.5 mm シート
- 120° の 3 ブレード ボウ型 Darrieus プロファイル
- 有効掃過面積 ~2.0 m²
- アルミニウムブレード — 鋼鉄より 65% 軽量
- ±0.05 mm 精度
「掃過面積」とは
掃過面積は、ローターが捕捉する移動空気の断面積です。Atlas: Ø 1030 mm × 1005 mm。120° の 3 ブレード、ボウ型 Darrieus プロファイルが ~2.0 m² 有効面積の湾曲したエンベロープを掃過します。
Atlas 出力曲線
| 風速 | 出力 | ビジュアル | 備考 |
|---|---|---|---|
| 35 m/s | 4.5 kW | High-Wind ブレード最大 | |
| 25 m/s | 3.8 kW | Moderate-Wind ピーク | |
| 22 m/s | 3.2 kW | Moderate-Wind 巡航 | |
| 20 m/s | 1.9 kW | Low-Wind — 交換ポイント ⚠️ | |
| 18 m/s | 2.15 kW | Low-Wind ピーク | |
| 15 m/s | 1.85 kW | 巡航出力 | |
| 14 m/s | 1.55 kW | 強い出力 | |
| 13 m/s | 1.05 kW | 楽々 1 kW | |
| 12 m/s | 960 W | 生産的 | |
| 10 m/s | 560 W | さわやかな風 — 有意義な利回り | |
| 8 m/s | 290 W | 適度な風 — 顕著な生産 | |
| 6 m/s | 120 W | 軽い風 — まだ充電中 | |
| 4 m/s | 38 W | 穏やかな風 — 生産開始 | |
| 2 m/s | 4 W | ローター回転開始 |
バーは最大 4.5 kW にスケール。Low-Wind: 18 m/s で 2 kW ピーク。Moderate-Wind: 25 m/s で 3.8 kW。High-Wind (6 ブレード、強化): 35 m/s で 4.5 kW。⚠️ 各ブレードセットには安全上限があります。 6 m/s 未満では一般的な水平軸タービンは何も生成しません — Atlas は生産を続けます。
欧州で設計・製造
TESUP は日本および他の 37 か国で事業を展開しています — 家庭用風力タービンと太陽光パネルの世界的リーディングメーカー。Atlas は一度建造され、25 年以上稼働します。
Atlas の実力をご覧ください
弱風用ブレード
中風用ブレード
強風用ブレード
TESUP Atlas — 世界最強の家庭用垂直軸風力発電機の実働映像。
TESUP の書籍を参照して製品マニュアルにアクセスし、当社の価値観と使命を掘り下げ、再生可能エネルギーで未来をどのように形成しているかを発見してください。
TESUPの工場から
すべてのTESUP風力タービンは出荷前にテストされます。最新の品質チェックをご覧ください。
梱包画像
各TESUP風力タービンが出荷前にどのように梱包・箱詰めされるかをご覧ください。最新の出荷をご覧ください。
製品の特徴
世界最強の家庭用垂直軸風力発電機
TESUP Atlasには、家庭の毎日の電力需要を満たすことができる15 kWの発電機が含まれています。
モダンな外観
モダンな外観と外部要因からの保護を強化するために強化されたボディで設計されています。
気象条件への耐性
風力タービンは天候による損傷から十分に保護されています。
低風速時の回転
風力タービンが回転を開始するには、風速 4 m/s が必要です。 オプションの低風ブレード セットを追加すると、Atlas はわずか 3 m/s の風速で回転を開始できます。
広い集風エリア
Atlas はあらゆる方向からの風を捉えるため、都市環境に最適です。
小型で障害が少ない
ApAtlas のもう 1 つの優れた特徴は、再設計された設計による騒音と振動のレベルの低さです。
簡単かつ迅速な取り付け
製品の取り付けはわずか40分程度で完了します。 リンクをクリックしてその方法をご覧ください。
パワーを2倍にする
TESUP ソーラーパネルと組み合わせて、最適なエネルギー生産を行うこともできます。
グリッドに販売する
V7で発電した電気はインバーターを利用して系統に売電することも可能です。
1年間の保証
この製品には 1 年間の TESUP Care 製品保証が付いているので、安心して投資が保護されます。
使い方
風力タービンは、「The Book by TESUP」に記載されているユーザーマニュアルに従って、最大の発電能力を発揮するために理想的な気象条件の下で設置する必要があることに留意してください。
この製品は、さまざまな出力電力設定での電気基板への接続と互換性があります。 ただし、国固有の規制に従って必要な調整が行われた後にのみ、電源ソケットに接続できます。
系統連系と適切なインバーター
系統連系インバーターは、Atlas が生み出した電力をご家庭に送り、余剰分を電力網に売電します。発電したキロワットをその場で使えるため、充放電のたびに損失が出るバッテリーより効率的です。風力で重要な点：MPPT なしのインバーターを選んでください。太陽光向けの MPPT 制御はローターに過負荷をかけてブレードを停止させることがありますが、MPPT なしの風力対応インバーターはローターを自由に回転させ、変化する風でも発電を続けます。
サボニウス型風車より高出力
単純な垂直軸のサボニウス型風車は抗力で動き、風のエネルギーのごく一部しか捉えられないため、ほとんど発電できません。Atlas は揚力式の湾曲した三枚羽根設計を採用し、はるかに高い出力係数とより大きな有効受風面積を備え、同程度の大きさのサボニウス型の数倍の電力を生み出します。
400点以上の部品で製造 — 適切なセットアップが重要な理由
フレキシブル太陽光パネルは基本的に4層の接合構造です。ETFE 表面、EVA、セル、バックシートで、いずれも TESUP が製造しています。風力タービンはまったく別次元の技術です。TESUP のタービンは 400 点を超える精密部品で構成されます。ブレード、巻線と磁石を備えた専用ジェネレーター、ベアリング、電子機器、構造体などです。この複雑さこそ、セットアップが重要な理由です。誤ったインバーター、コントローラー、バッテリー電圧はローターに過負荷をかけて停止させたり、無負荷のまま過回転させたりします。どちらも機械に負担をかけ、損傷の原因になります。適切に選定された風力対応（MPPT なし）インバーターと組み合わせれば、何年も安全に稼働し、太陽が出ていない時でも昼夜を問わずクリーンな電力を生み出します。風力を選ぶことは、気候のための確かな行動です。
推定年間発電量と回収期間
| 平均風速（m/s） | 推定エネルギー（kWh/yr） | 推定節約額／年 | おおよその回収期間 |
|---|---|---|---|
| 4.0 | 641 | ￥19,886 | 4.6 年 |
| 5.0 | 1,222 | ￥37,869 | 2.5 年 |
| 6.0 | 2,050 | ￥63,541 | 1.5 年 |
| 7.0 | 3,096 | ￥95,970 | 1.0 年 |
出力曲線
| 風速（m/s） | 出力（kW） |
|---|---|
| 2 | 0.004 |
| 4 | 0.038 |
| 6 | 0.12 |
| 8 | 0.29 |
| 10 | 0.56 |
| 12 | 0.96 |
| 14 | 1.55 |
| 15 | 1.85 |
| 18 | 2.15 |
| 20 | 2.15 |
