Μπροστινός πίνακας του σώματος του TESUP Atlas με συνδέσμους MC4 και κόκκινη οθόνη τάσης
Οκτωβρίου 30, 2026

Κάθε TESUP Atlas έχει ένα σώμα κάτω από τα πτερύγιά του, και αυτό το σώμα κάνει πολύ περισσότερα από το να στηρίζει την ανεμογεννήτρια. Εκεί συναντώνται η αιολική και η ηλιακή ενέργεια. Δείτε πώς μια επίπεδη λαμαρίνα γίνεται ο πίνακας ελέγχου ενός ολοκληρωμένου οικιακού ενεργειακού συστήματος.

Κοπή πριν από την κάμψη

Το σώμα ξεκινά ως επίπεδη λαμαρίνα. Πριν από οποιαδήποτε κάμψη, κόβονται τα ανοίγματα: ένα παράθυρο για την οθόνη και οπές για τους συνδέσμους MC4, τον διακόπτη ελέγχου, τη θύρα αισθητήρα και την κεραία. Με την κοπή πρώτα, κάθε άνοιγμα βρίσκεται ακριβώς στη θέση του όταν η λαμαρίνα πάρει την τελική της μορφή.

Κάμψη σε στράντζα

Στη συνέχεια, η λαμαρίνα διαμορφώνεται σε στράντζα γύρω από ένα στρογγυλό εργαλείο. Μία ομαλή κάμψη δίνει στο σώμα το στρογγυλεμένο σχήμα του και το κάνει πολύ πιο άκαμπτο από ένα επίπεδο πάνελ, ώστε να διατηρεί τη μορφή του σε μια ανεμοδαρμένη στέγη για χρόνια. Κάθε κάλυμμα κάμπτεται με τον ίδιο τρόπο· γι' αυτό κάθε σώμα Atlas ευθυγραμμίζεται με τα πτερύγια και τις φλάντζες του χωρίς να χρειάζεται πίεση.

Διαμορφωμένο κάλυμμα του σώματος του Atlas με παράθυρο οθόνης και οπές συνδέσμων
Η λαμαρίνα του σώματος του Atlas κάμπτεται σε στράντζα
Αριστερά: το διαμορφωμένο κάλυμμα, με το παράθυρο οθόνης και τις οπές συνδέσμων κομμένα πριν από την κάμψη. Δεξιά: η λαμαρίνα στη στράντζα.
Από επίπεδη λαμαρίνα σε έτοιμο μπροστινό πίνακα, σε 19 δευτερόλεπτα.

Δείτε την κάμψη στο σύντομο βίντεό μας στο Instagram: Δείτε στο Instagram

Ο μπροστινός πίνακας

Ο ολοκληρωμένος μπροστινός πίνακας είναι το μέρος που χρησιμοποιείτε. Αριστερά βρίσκονται οι σύνδεσμοι MC4: ένα ζεύγος για την κύρια έξοδο προς τον μετατροπέα (inverter) ή την μπαταρία σας, καθώς και οι εναλλακτικές είσοδοι για αιολική και ηλιακή ενέργεια. Στο κέντρο, μια κόκκινη οθόνη LED δείχνει την τάση σε πραγματικό χρόνο, ώστε να βλέπετε με μια ματιά τι κάνει το σύστημα. Δίπλα της βρίσκονται ο διακόπτης ελέγχου και η θύρα αισθητήρα.

Απεικόνιση του μπροστινού πίνακα του σώματος του TESUP Atlas με συνδέσμους MC4 και οθόνη τάσης
Ο μπροστινός πίνακας του Atlas: είσοδοι και έξοδος MC4, οθόνη τάσης, διακόπτης ελέγχου και θύρα αισθητήρα. Απεικόνιση· η ένδειξη είναι ενδεικτική.

Χάρη στους τυποποιημένους συνδέσμους MC4, οι ανεμογεννήτριες και τα ηλιακά πάνελ συνδέονται απευθείας, χωρίς ειδικά εργαλεία και χωρίς χαλαρούς ακροδέκτες στη στέγη.

Σε πραγματική στέγη

Ιδού ένα ολοκληρωμένο σύστημα σε μια ταράτσα στην πόλη. Ένα TESUP Magnum και μια σειρά εύκαμπτων ηλιακών πάνελ συνδέονται στο Atlas μέσω συνδέσμων MC4. Το Atlas τροφοδοτεί στη συνέχεια τον μετατροπέα, που βρίσκεται σε ένα αδιάβροχο ερμάριο στην ίδια ταράτσα.

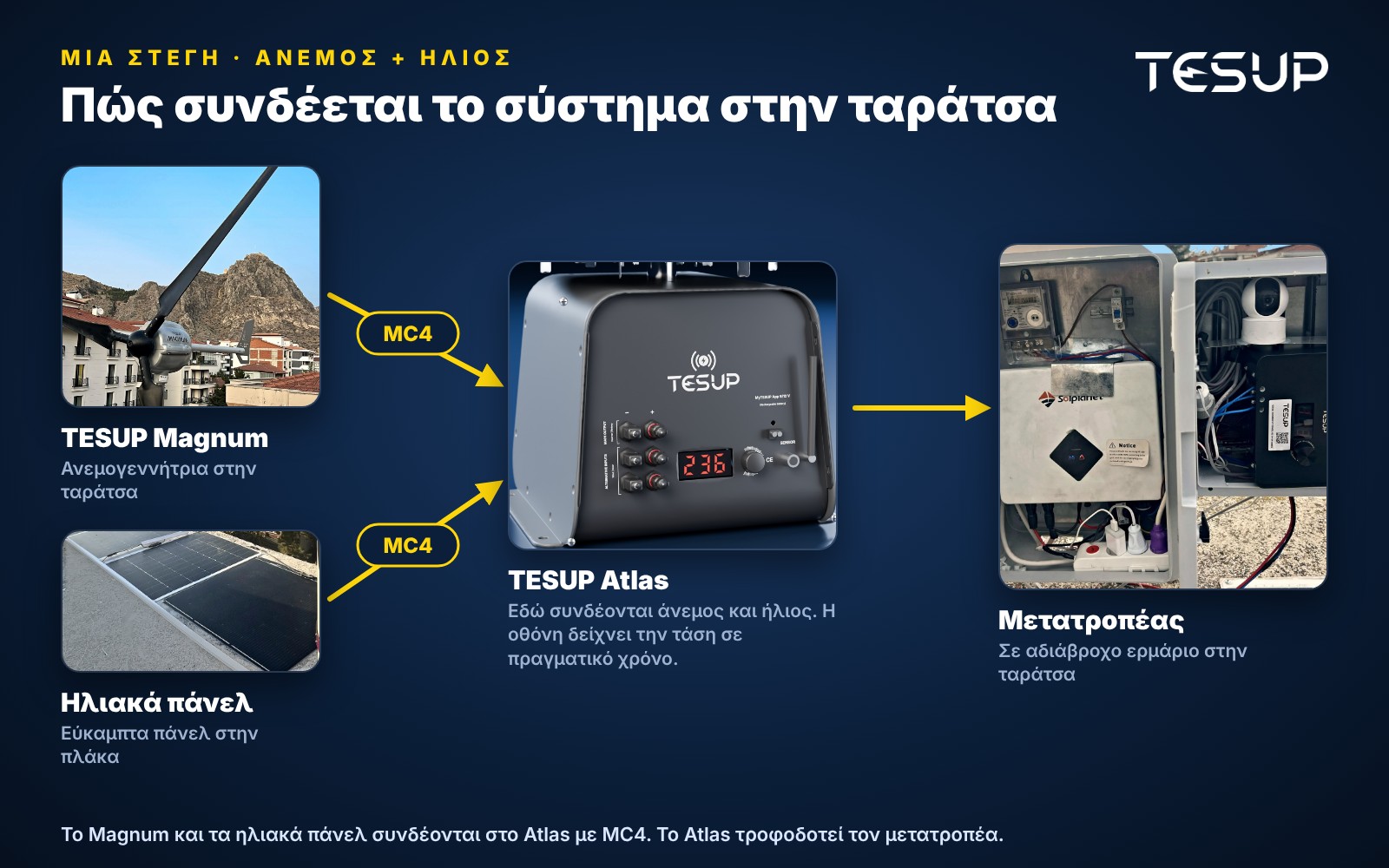

Διάγραμμα του συστήματος στην ταράτσα: το Magnum και τα ηλιακά πάνελ συνδέονται στο Atlas με MC4 και το Atlas τροφοδοτεί τον μετατροπέα
Πώς είναι συνδεδεμένο αυτό το σύστημα στην ταράτσα.
TESUP Atlas και εύκαμπτα ηλιακά πάνελ σε ταράτσα
Ανεμογεννήτρια TESUP Magnum σε ταράτσα
Το Atlas δίπλα στα ηλιακά πάνελ, με το Magnum στην ίδια ταράτσα.
Αδιάβροχο ερμάριο ταράτσας με τον μετατροπέα
Ο μετατροπέας στο αδιάβροχο ερμάριό του.

Και τα πτερύγια κάμπτονται εδώ

Η ίδια φροντίδα αφορά και τα πτερύγια του Atlas. Κάμπτονται στο σωστό σχήμα, βάφονται και ελέγχονται πριν συσκευαστούν για τη συναρμολόγηση.

Βαμμένα πτερύγια TESUP Atlas στοιβαγμένα σε κιβώτια
Έτοιμα πτερύγια Atlas για συναρμολόγηση.

Τι σημαίνει αυτό για εσάς

Ένα σώμα που έχει κοπεί, καμφθεί και εξοπλιστεί με φροντίδα είναι ένα σώμα για το οποίο δεν χρειάζεται ποτέ να ανησυχείτε. Η ανεμογεννήτρια και τα ηλιακά σας πάνελ συνδέονται με τυποποιημένους συνδέσμους, η οθόνη δείχνει την τάση και όλο το σύστημα λειτουργεί από έναν τακτοποιημένο πίνακα.

Δημιουργήστε το δικό σας σύστημα αιολικής και ηλιακής ενέργειας

Ξεκινήστε με το Atlas, προσθέστε ένα Magnum και συνδέστε τα ηλιακά σας πάνελ με τους ίδιους συνδέσμους MC4.

Δείτε το AtlasΔείτε το Magnum
